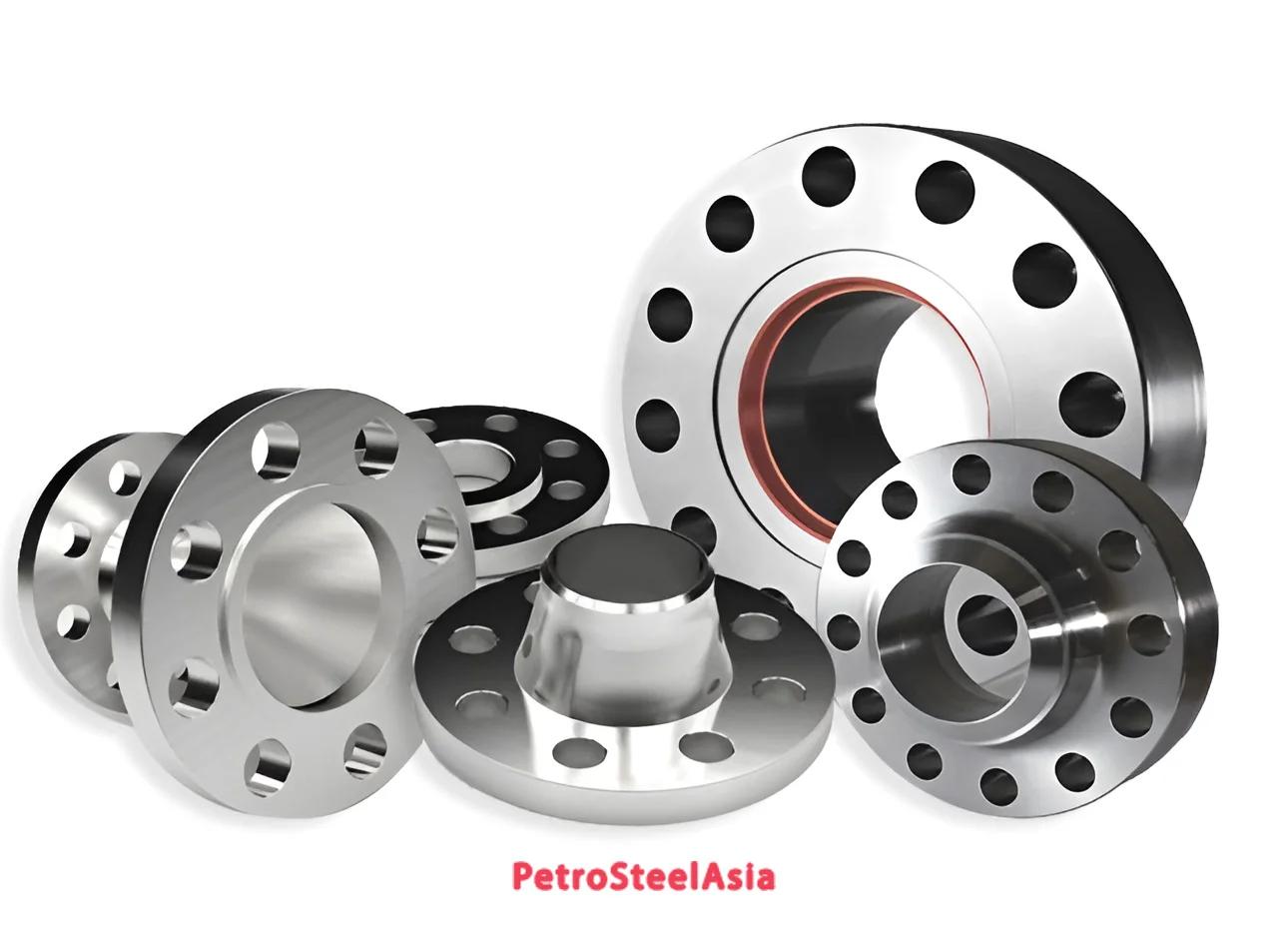

معرفی و بررسی کامل فلنج

1. جوشی:

ویژگی‌ها:

این نوع با استفاده از یک گردن مخروطی به لوله متصل می‌شود و اتصال آن با لوله از طریق جوشکاری کامل صورت می‌گیرد. این طراحی باعث می‌شود که فشار به صورت یکنواخت در سطح فلنج پخش شود.

کاربردها:

عمدتاً در خطوط لوله با فشار و دمای بالا، به ویژه در صنایع نفت و گاز، استفاده می‌شود.

 مزایا:

تحمل فشار بالا و استحکام بیشتر به دلیل اتصال جوشی.

معایب:

نیاز به جوشکاری دقیق و هزینه نصب بالا.

2. رزوه‌ای:

ویژگی‌ها:

این نوع به جای جوشکاری، با استفاده از رزوه به لوله متصل می‌شود. این امر نصب آن را آسان‌تر می‌کند و نیازی به جوشکاری ندارد.

کاربردها:

بیشتر در سیستم‌هایی با فشار کم یا در جاهایی که جوشکاری خطرناک است، مورد استفاده قرار می‌گیرد.

مزایا:

نصب سریع و آسان.

معایب:

تحمل فشار و دمای کمتر نسبت به فلنج‌های جوشی.

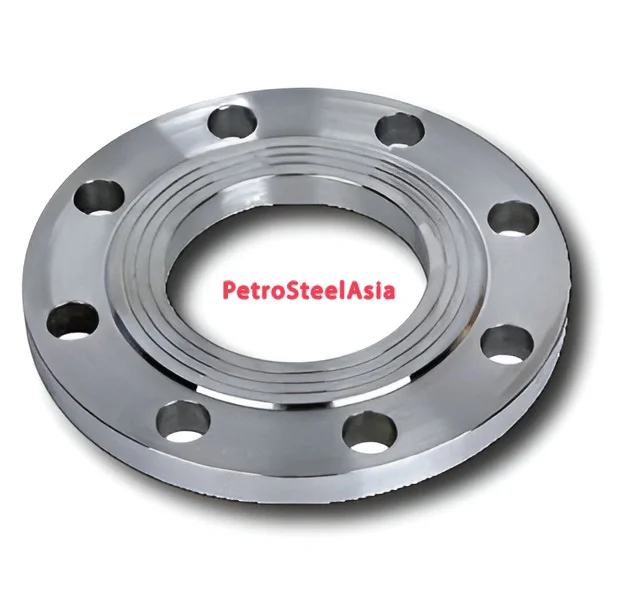

3. لغزشی:

ویژگی‌ها:

این نوع به صورت مستقیم بر روی لوله قرار می‌گیرد و پس از آن جوشکاری در دو طرف فلنج انجام می‌شود.

کاربردها:

در سیستم‌های کم فشار و در مواقعی که نیاز به هزینه کمتر و نصب سریع‌تر است، استفاده می‌شود.

مزایا:

نصب آسان و هزینه کمتر نسبت به فلنج جوشی.

معایب:

تحمل فشار و استحکام کمتر.

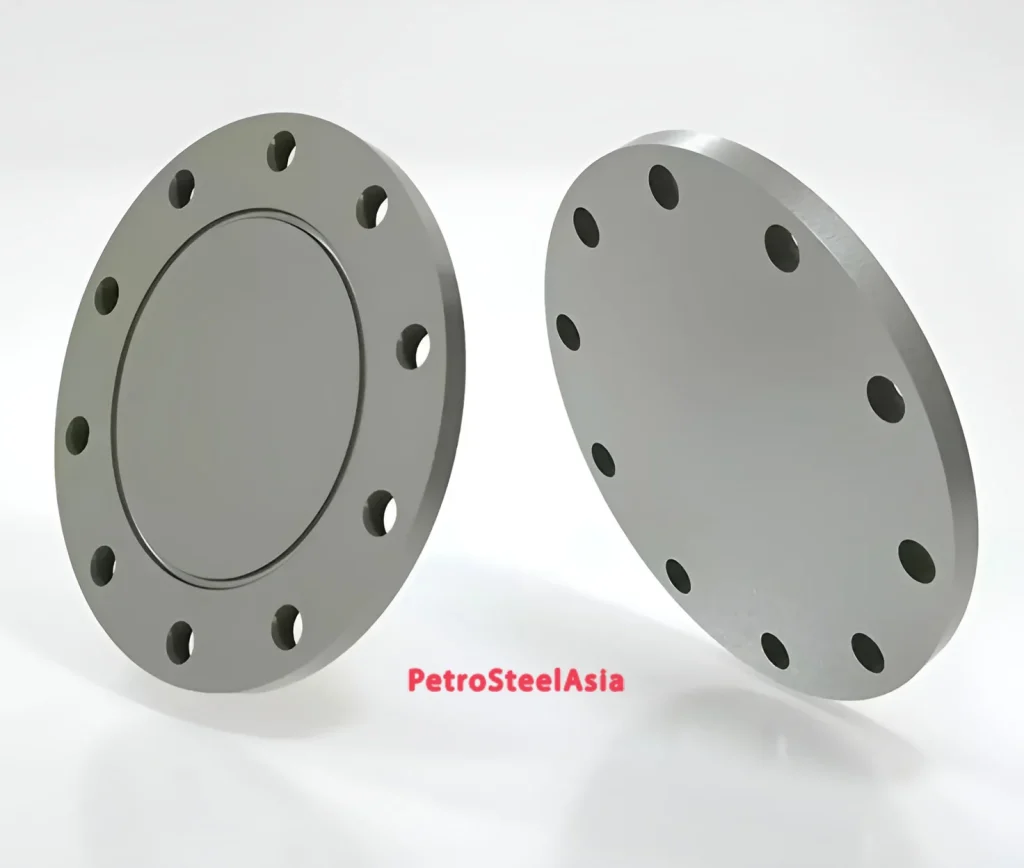

4. کور:

ویژگی‌ها:

فلنج کور بدون سوراخ مرکزی است و برای مسدود کردن انتهای لوله‌ها و تجهیزات استفاده می‌شود.

کاربردها:

برای بستن یا مسدود کردن خطوط لوله و تجهیزات تحت فشار استفاده می‌شود.

مزایا:

امکان تعمیرات و نگهداری راحت بدون نیاز به برش لوله.

معایب:

به دلیل طراحی خاص خود، می‌تواند هزینه بالاتری داشته باشد.

5. لبه‌دار:

ویژگی‌ها:

این نوع به همراه یک سر لوله لبه‌دار استفاده می‌شود و فلنج به صورت آزادانه روی لوله حرکت می‌کند.

کاربردها:

در سیستم‌هایی که نیاز به تنظیم فلنج و تغییر موقعیت دارند.

مزایا:

انعطاف‌پذیری بالا در نصب.

معایب:

هزینه بالا و تحمل فشار کمتر نسبت به سایر انواع فلنج

۶. گلو دار:

ویژگی ها:

یکی از رایج ترین انواع فلنج، گلو دار است که یک توپی مخروطی شکل به آن متصل شده است.

کاربردها:

در سیستم هایی که فشار بالا و دمای بالا دارند.

مزایا:‌

مقاومت در برابر فشار و دمای بالا

معایب:

هزینه بالا

7. حلقه ای:

ویژگی ها:

فلنج های حلقه ای دارای سوراخ های بیشتری است و جای بیشتری برای پیچ  و اتصالات دارد.

کاربردها:

از این نوع برای نصب خطوط لوله با قطر زیاد، خطوط لوله زیر دریا و لوله کشی در آب های کم عمق و محیط های مشابه استفاده می شود وهمچنین صنایع نفت و گاز،هیدروکربن ها،آب و مواد شیمیایی استفاده می شود.

مزایا:

دارای سوراخ های بیشتر برای بستن پیج.

معایب:

هزینه تولید بالا.

۸. سوکت ولت:

ویژگی ها:

از این نوع برای اتصال لوله های حساس با فشار بالا استفاده می شود.

کاربردها:

سیستم های لوله کشی با فشار بالا

مزایا:

دارای محفظه و قابلیت جوشکاری از داخل و بیرون.

معایب:

مقاوم نبودن در مقابل مواد شیمیایی و خورنده.
